MANUAL DEL USUARIO PARA LA PANTALLA PLED 0.96 AMARILLO -AZUL - 1ª : Como comunicarse con la pantalla OLED 0.96''

I. Cableado de la pantalla OLED 0.96´´ Amarillo-Azul

Para realizar el cableado de la pantalla OLED 0,96'' con la resolución de 128x64 pixeles necesitamos los elementos siguientes :

cables macho hembra,
una placa prototipo MB-102,
una pantalla OLED 0.96" 128x64 Amarillo-Azul,
un módulo UNO con su cable USB.

Si necesita más elementos y acceder a todas las descripciones técnicas de nuestros productos, conéctese a la página web de nuestra tienda Solectro Shop.

En primer lugar, procediendo al cableado piense en conectar la pantalla OLED 0,96'' con el VCC de 3.3V como está indicado en la imagen.

Utilizando la placa prototipo MB-102 sin soldar, realice el cableado siguiente :

II. Comunicación entre la pantalla OLED 0.96´´ y el módulo UNO

Primero vamos a implementar un programa para mirar cuál es la dirección I2C de la pantalla.

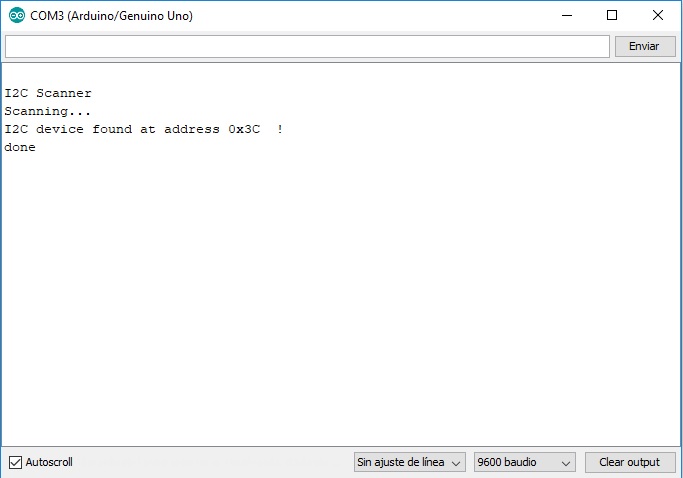

Nuestro programa va a permitir escanear y listar por el monitor serie la dirección de todos los dispositivos I2C conectados a la placa módulo UNO e indicar la dirección hexadecimal de cada uno.

En un archivo nuevo, escribamos el programa siguiente en la interfaz de programa Arduino.

Para que el programa pueda compilar con éxito, se necesita absolutamente descargar la librería Arduino Wire.h, colocando su carpeta a la dirección siguiente de su sistema :

C:\Program Files (x86)\Arduino\libraries

Una vez que ha copiado el código en la interfaz, haga clic en Programa/Verificar/Compilar.

Debajo de su pantalla en la interfaz Arduino, hay una zona de mensaje del compilador en la cual se puede ver si el código ha sido redactado bien o si presenta errores.

Si el código se compila con éxito, aparece el mensaje siguiente :
